一、保护模式
系统刚启动时是位于实模式，即8086模式，只可以访问1MB内存。实模式下任何应用程序都可以访问这1M内存，包括病毒程序。因此在80286中就引入了保护模式，80286的保护模式也是16位的。我们重点关注32位的保护模式。
1.1、32位保护模式
保护模式主要是为了保护信息。对以下资源进行了保护：
- 寄存器： 设置部分寄存器只可以被操作系统访问
- 高速缓存： 对应用程序不透明
- 内存： 使用描述符的形式保护内存，设置内存访问特权级
- 外部设备： 只允许操作系统访问 in/out 指令
二、全局描述符

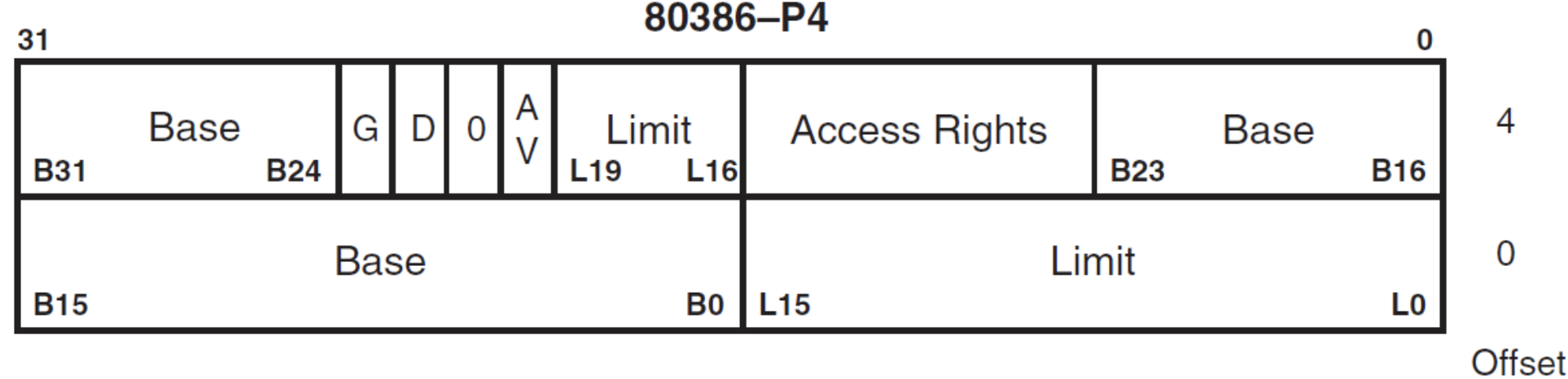

全局描述符是保护模式中保护内存的一种方式。全局描述符描述了内存的起始位置、内存的长度、和内存的属性。如下图为80386的全局描述符。
如图：80386的全局描述符共占用32个字节，这么设计是为了兼容80286。80386描述符的结构体如下：
typedef struct descriptor /* 共 8 个字节 */
{
unsigned short limit_low; // 段界限 0 ~ 15 位
unsigned int base_low : 24; // 基地址 0 ~ 23 位 16M
unsigned char type : 4; // 段类型
unsigned char segment : 1; // 1 表示代码段或数据段，0 表示系统段
unsigned char DPL : 2; // Descriptor Privilege Level 描述符特权等级 0 ~ 3
unsigned char present : 1; // 存在位，1 在内存中，0 在磁盘上
unsigned char limit_high : 4; // 段界限 16 ~ 19;
unsigned char available : 1; // 该安排的都安排了，送给操作系统吧
unsigned char long_mode : 1; // 64 位扩展标志
unsigned char big : 1; // 32 位 还是 16 位;
unsigned char granularity : 1; // 粒度 4KB 或 1B
unsigned char base_high; // 基地址 24 ~ 31 位
} __attribute__((packed)) descriptor;
2.1、段类型
段类型由type 和 segment控制，segment占1位，当为0时表示系统段，当位1时表示代码段或数据库。type占4位，当segment为1时，type的4位分别如下：
| X | C/E | R/W | A |
- A: Accessed 是否被 CPU 访问过
- X: 1/代码 0/数据
- X = 1：代码段
- C: 是否是依从代码段
- R: 是否可读
- X = 0: 数据段
- E: 0 向上扩展 / 1 向下扩展
- W: 是否可写 这里解释下依从代码段，如果是依从代码段，应用程序可以跳转到这里执行代码。依从代码段执行不需要修改特权级。
2.2、全局描述符表
全局描述符表GDT，是一个顺序表，即数组。GDT最多可以有8192个，第0个必须全为0，即NULL描述符。因此可用的描述符最多有8191个。全局描述符也需要存储在内存中，所以需要让CPU知道全局描述符表在内存的哪个位置。因此需要一个描述符指针来执行全局描述符表的基地址和界限，描述符指针结构如下：
typedef struct pointer
{
unsigned short limit; // size - 1
unsigned int base;
} __attribute__((packed)) pointer;
CPU提供了一个寄存器 gdtr 用于获取全局描述符表的起始位置和长度。提供了两个指令支持操作GDT,
lgdt [gdt_ptr] ; 加载gdt
sgdt [gdt_ptr] ; 保存gdt
GDT可能会有很多块，通过这两个指令可以加载或保存不同的GDT。
2.3、段选择子
代码运行时候需要一个代码段，但是可能需要一个或多个数据段/栈段。因此提供段选择子用于定位GDT中的描述符，段选择子结构如下：
typedef struct selector
{
unsigned char RPL : 2; // Request PL
unsigned char TI : 1; // 0 全局描述符 1 局部描述符 LDT Local
unsigned short index : 13; // 全局描述符表索引
} __attribute__((packed)) selector;
段选择子会被加载到16位的段寄存器中，我们看到索引只有13位，这也就是为什么全局描述符最多支持8192个。
2.4、A20线
8086中只有20根地址总线，因此只能访问1M内存。但是80386中访问大于1M的内存，就需要打开A20线，通过 0x92 端口就可以打开A20线。最后还需要将cr0 寄存器 0 位 置为 1启用保护模式。
三、保护模式代码实现
本章节从定时全局描述符开始，一步步用代码实现如何进入保护模式。
3.1、定义全局描述符
我们只需要定义两个全局描述符即可，一个代码段，一个数据段。
memory_base equ 0 ; 内存开始的位置：基地址
memory_limit equ ((1024 * 1024 * 1024 * 4) / (1024 * 4)) - 1 ; 内存界限 4G / 4K - 1, 一页4k
gdt_ptr: ; 描述符指针
dw (gdt_end - gdt_base) - 1 ; 描述符的大小
dd gdt_base ; 描述符的基地址
gdt_base:
dd 0, 0 ; NULL 描述符
gdt_code:
dw memory_limit & 0xffff ; 段界限 0 ~ 15 位
dw memory_base & 0xffff ; 基地址 0 ~ 16 位
db (memory_base >> 16) & 0xff ; 基地址 0 ~ 16 位
db 0b_1_00_1_1_0_1_0 ; 存在 - dlp 0 - S _ 代码 - 非依从 - 可读 - 没有被访问过
db 0b1_1_0_0_0000 | (memory_limit >> 16) & 0xf ; 4k - 32 位 - 不是 64 位 - 段界限 16 ~ 19
db (memory_base >> 24) & 0xff ; 基地址 24 ~ 31 位
gdt_data:
dw memory_limit & 0xffff ; 段界限 0 ~ 15 位
dw memory_base & 0xffff ; 基地址 0 ~ 16 位
db (memory_base >> 16) & 0xff ; 基地址 0 ~ 16 位
db 0b_1_00_1_0_0_1_0 ; 存在 - dlp 0 - S _ 数据 - 向上 - 可写 - 没有被访问过
db 0b1_1_0_0_0000 | (memory_limit >> 16) & 0xf ; 4k - 32 位 - 不是 64 位 - 段界限 16 ~ 19
db (memory_base >> 24) & 0xff ; 基地址 24 ~ 31 位
gdt_end:
3.2、定义段选择子
同样的我们需要两个段选择子，分别用于选择代码段和数据段。
code_selector equ (1 << 3) ; 代码段描述符位于全局描述符表的第一个
data_selector equ (2 << 3) ; 数据段描述符位于全局描述符表的第二个
3.3、准备保护模式
前边已经将保护模式所需要的数据准备完毕了，接下来就可以准备进入保护模式了
prepare_protected_mode:
cli ; 关闭中断, 防止切换保护模式过程中被中断
in al, 0x92 ; 打开 A20 线
or al, 0b10
out 0x92, al
lgdt [gdt_ptr]; 加载 gdt
mov eax, cr0 ; 启动保护模式
or eax, 1
mov cr0, eax
; 用跳转来刷新缓存，启用保护模式， 远跳转用于清空当前流水线中实模式的指令。
jmp dword code_selector:protect_mode
3.4、进入保护模式
接下来我们初始化段寄存器，并测试修改1M以外的内存
[bits 32] ; 告诉编译器已经进入32位模式
protect_mode:
mov ax, data_selector
mov ds, ax
mov es, ax
mov fs, ax
mov gs, ax
mov ss, ax ; 初始化段寄存器
mov esp, 0x10000 ; 修改栈顶 此地址是随便写的
mov byte [0xb8000], 'P' ; 直接操作显示的内存
mov byte [0x200000], 'P' ; 修改1M以外的内存
四、运行测试

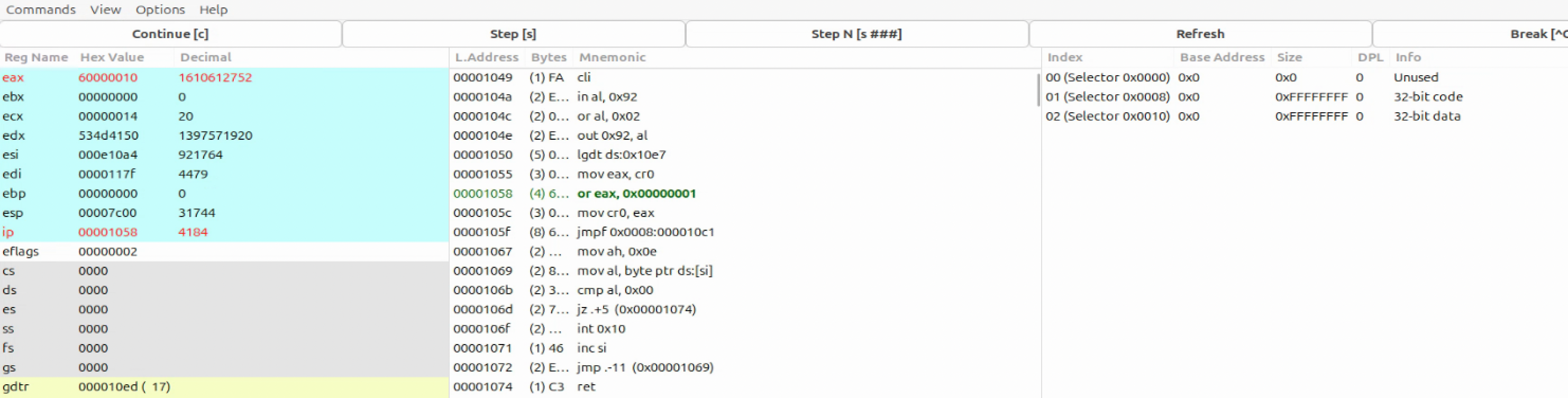

执行bochs -q后，会发现gdtr寄存器是有数据的，这是因为bios进行自检做的。
如图所示：GDT已经显示了我们定义的三个全局描述符。其中代码段描述符和数据段描述符都可以使用4GB的内存空间。并且可以对1MB以外的内存进行修改。
