一、文件系统创建
为简单起见，我们使用 minix 第一版文件系统。首先我们创建两个虚拟磁盘，master.img 和 slave.img。每个磁盘创建一个主分区。创建文件系统指令如下：
sudo mkfs.minix -1 -n 14 /dev/loop0p1
这里我们是依赖已有操作系统的fdisk、 mkfs、mount、umount、losetup等命令进行磁盘的分区、格式化与挂载。
二、文件系统简介
一般常见的文件系统分为两种类型：文件分配表 (File Allocation Table FAT) 和 索引表。 minux 文件系统使用索引表结构。
2.1、块的概念

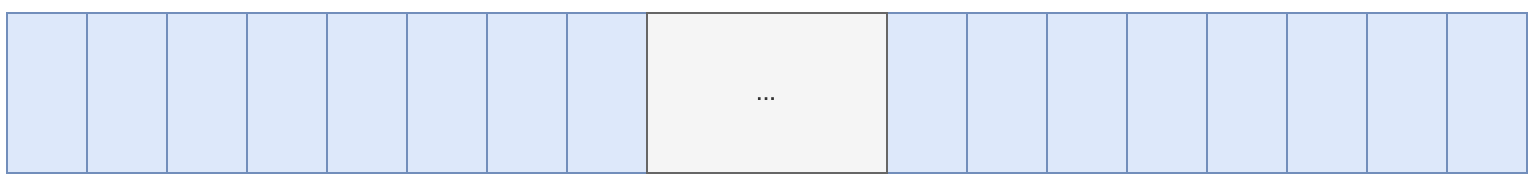

文件系统把硬件分成了许多块。一块是两个扇区。如下所示：
文件就存储在这些块内，文件系统有很多文件，因此需要记录每个文件存在于哪些块中。当一个文件使用多个块时，就需要对这些块进行管理。因此产生了两种管理块的方案，第一个是文件分配表，它的逻辑是每一块最后有一个指针指向下一块。第二个是索引表，使用一个inode结构指示下一个块的记录的位置。
2.2、inode
inode用于记录一个文件存在于哪些块中，它的结构如下：
typedef struct inode_desc_t
{
u16 mode; // 文件类型和属性(rwx 位)
u16 uid; // 用户id（文件拥有者标识符）
u32 size; // 文件大小（字节数）
u32 mtime; // 修改时间戳 这个时间戳应该用 UTC 时间，不然有瑕疵
u8 gid; // 组id(文件拥有者所在的组)
u8 nlinks; // 链接数（多少个文件目录项指向该i 节点）
u16 zone[9]; // 直接 (0-6)、间接(7)或双重间接 (8) 逻辑块号
} inode_desc_t;

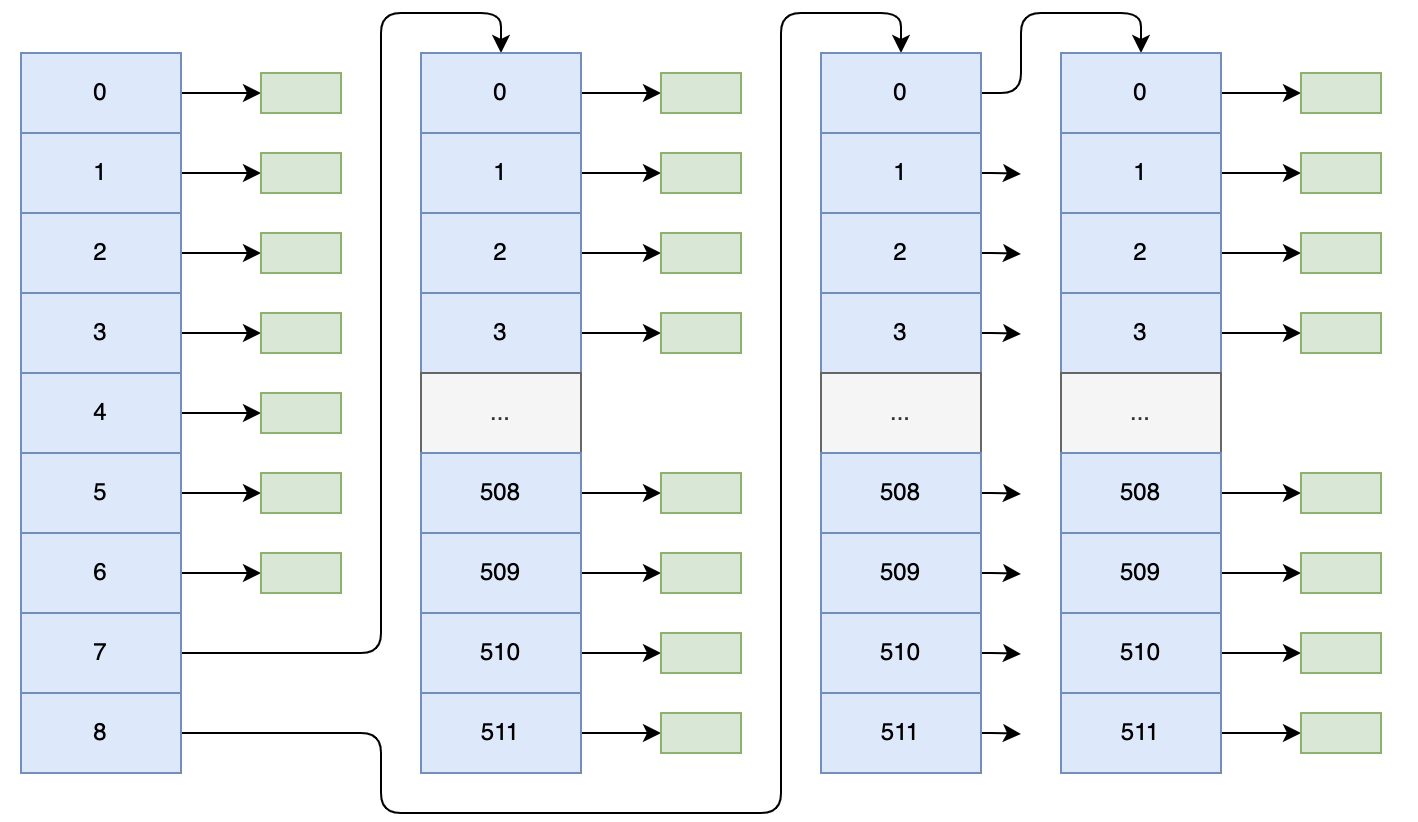

文件有大有小，对于很小的文件，即小于1kb的文件，一个块用来存储就足够了。但是对于很大的文件，需要用到多个块来存储。它使用块的存储如下：
如上所示，当一个文件大小超过6个块时，前6个是直接存储的块，第7个块时1级间接块，一块是1024字节，块的索引是u16，因此一级间接块可以扩充64个块，如果仍然不够，就继续使用二级间接块。

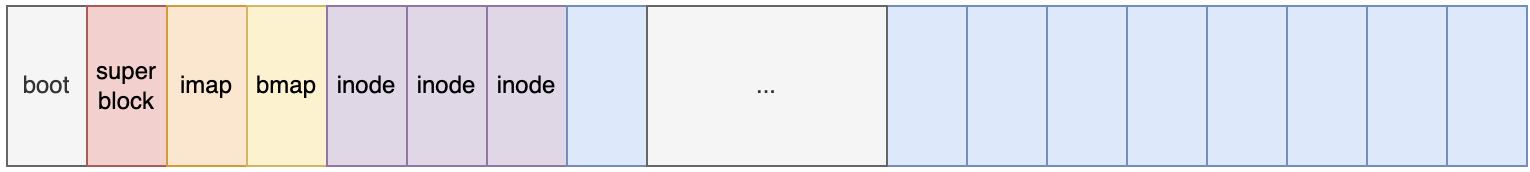

inode本身也存在于文件系统中，因此需要一些块来存储inode信息。因此文件系统需要分为两部分，一部分存储文件，一部分存储inode。因此需要用到一个超级块，来记录一个文件系统有多少inode块，多少文件块。
2.3、超级块
超级块用来记录一个文件系统，有多少个inode和逻辑块，它的结构如下：
typedef struct super_desc_t
{
u16 inodes; // 节点数
u16 zones; // 逻辑块数
u16 imap_blocks; // inode 节点位图所占用的数据块数
u16 zmap_blocks; // 逻辑块位图所占用的数据块数
u16 firstdatazone; // 第一个数据逻辑块号
u16 log_zone_size; // log2(每逻辑块数据块数)
u32 max_size; // 文件最大长度
u16 magic; // 文件系统魔数
} super_desc_t;
如上，超级块中使用了两个位图，分别记录inode和逻辑块哪些被占用了。超级块位于文件系统的第一块，因为第0块是主引导块。
2.4、目录
如果inode 文件 是目录，那么文件块的内容就是下面这种数据结构。
// 文件目录项结构
typedef struct dentry_t
{
u16 nr; // i 节点
char name[14]; // 文件名
} dentry_t;
三、文件系统的实现
我们这里使用代码来实现一下文件系统的读写，代码如下：
void super_init()
{
device_t *device = device_find(DEV_IDE_PART, 0); // 找到第一个主分区(这是分区的主引导扇区，并不是磁盘的主引导扇区)
buffer_t *boot = bread(device->dev, 0); // 读取主引导块，这是boot都是0，因为这不是硬盘的主引导扇区
buffer_t *super = bread(device->dev, 1); // 读取超级块
super_desc_t *sb = (super_desc_t *)super->data; // 超级块的data就是超级块的描述符 （这里是buffer的结构体）
buffer_t *imap = bread(device->dev, 2); // 读取inode 位图
buffer_t *zmap = bread(device->dev, 2 + sb->imap_blocks); // 读取块位图
// 读取第一个 inode 块。也就是根目录
buffer_t *buf1 = bread(device->dev, 2 + sb->imap_blocks + sb->zmap_blocks);
inode_desc_t *inode = (inode_desc_t *)buf1->data;
buffer_t *buf2 = bread(device->dev, inode->zone[0]); // 读取第一个inode下的文件块，即根目录下的信息。
dentry_t *dir = (dentry_t *)buf2->data; // 这里是根目录下的文件信息
inode_desc_t *helloi = NULL;
while (dir->nr)
{
LOGK("inode %04d, name %s\n", dir->nr, dir->name);
if (!strcmp(dir->name, "hello.txt")) // 查找hello.txt 文件
{
helloi = &((inode_desc_t *) buf1->data)[dir->nr - 1]; // dir->nr就是文件节点的编号 获取该文件的inode,并修改名字写会磁盘
strcpy(dir->name, "world.txt");
buf2->dirty = true;
bwrite(buf2);
}
dir++;
}
buffer_t *buf3 = bread(device->dev, helloi->zone[0]); // 修改文件的内容
LOGK("content %s", buf3->data);
strcpy(buf3->data, "This is modified content!!!\n");
buf3->dirty = true;
bwrite(buf3);
helloi->size = strlen(buf3->data); // 更新文件的长度等信息
buf1->dirty = true;
bwrite(buf1);
}
接下来我们来调试一下这段代码，我们这里使用的ubuntu，因此磁盘挂载需要使用loop, 可以根据自身环境修改原始项目挂载的loop设备
sed -i 's/loop0p1/loop100p1/g; s/loop1/loop101/g; s/loop0/loop100/g; s/${USER}/root/g' utils/image.mk
这里说明一下为什么这么替换，因为笔者使用的是容器版的ubuntu镜像没有${USER}变量，且loop0和loop1设备被占用了。这也是在本系统文章中第一篇配置文件中做容器初始化创建loop100的原因。接下来我们进入调试看一下变量信息：

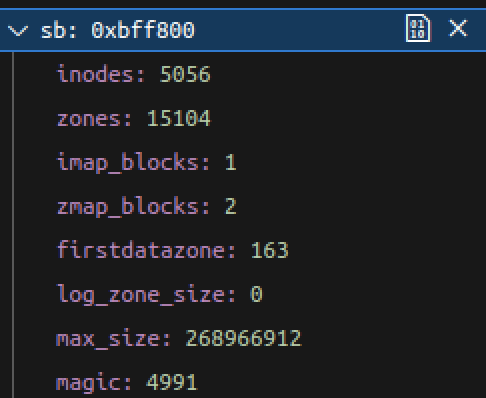

如上为超级块的信息，inode为5056个，也就是最多5056个文件。第一个数据块在163块。inode位图占了一块，块位图占了两块。
四、根超级块
我们先说一下超级块和根超级块，每个分区如果被格式化成某种文件系统，那么它就会在分区里写入一个 超级块，以：每个分区都有自己的超级块。根超级块是内存里的概念，当操作系统挂载一个文件系统时，会把该分区的超级块从磁盘读出来，加载到内存中，形成一个内核的 super_block 数据结构。例如分区 1 上有 minix 的超级块 → 内存里变成 / 的根超级块。
创建超级块表，以及读取根超级块；这里使用已经创建好的文件系统，后续再自行实现文件系统的格式化等操作。我们这里首先添加两个结构，分为是inode和超级块在内存中的结构，上文中的结构是在磁盘上的结构：
typedef struct inode_t // inode在内存中的结构
{
inode_desc_t *desc; // inode 描述符
struct buffer_t *buf; // inode 描述符对应 buffer
dev_t dev; // 设备号
idx_t nr; // i 节点号
u32 count; // 引用计数
time_t atime; // 访问时间
time_t ctime; // 创建时间
list_node_t node; // 链表结点
dev_t mount; // 安装设备
} inode_t;
typedef struct super_block_t // 超级块在内存中的结构
{
super_desc_t *desc; // 超级块描述符
struct buffer_t *buf; // 超级块描述符 buffer
struct buffer_t *imaps[IMAP_NR]; // inode 位图缓冲
struct buffer_t *zmaps[ZMAP_NR]; // 块位图缓冲
dev_t dev; // 设备号
list_t inode_list; // 使用中 inode 链表
inode_t *iroot; // 根目录 inode
inode_t *imount; // 安装到的 inode
} super_block_t;
inode在内存中的结构这里我们暂时使用不到。 接下来我们看实现的代码：
#define SUPER_NR 16
static super_block_t super_table[SUPER_NR]; // 超级块表, 最多支持挂载16个文件系统。
static super_block_t *root; // 根文件系统超级块
static super_block_t *get_free_super() // 从超级块表中查找一个空闲块
{
for (size_t i = 0; i < SUPER_NR; i++)
{
super_block_t *sb = &super_table[i];
if (sb->dev == EOF)
{
return sb;
}
}
panic("no more super block!!!");
}
super_block_t *get_super(dev_t dev) // 获得设备 dev 的超级块
{
for (size_t i = 0; i < SUPER_NR; i++)
{
super_block_t *sb = &super_table[i];
if (sb->dev == dev)
{
return sb;
}
}
return NULL;
}
super_block_t *read_super(dev_t dev) // 读设备 dev 的超级块
{
super_block_t *sb = get_super(dev);
if (sb)
{
return sb;
}
LOGK("Reading super block of device %d\n", dev);
sb = get_free_super(); // 获得空闲超级块
buffer_t *buf = bread(dev, 1); // 读取超级块
sb->buf = buf;
sb->desc = (super_desc_t *)buf->data;
sb->dev = dev;
assert(sb->desc->magic == MINIX1_MAGIC);
memset(sb->imaps, 0, sizeof(sb->imaps));
memset(sb->zmaps, 0, sizeof(sb->zmaps));
// 读取 inode 位图
int idx = 2; // 块位图从第 2 块开始，第 0 块 引导块，第 1 块 超级块
for (int i = 0; i < sb->desc->imap_blocks; i++)
{
assert(i < IMAP_NR);
if ((sb->imaps[i] = bread(dev, idx)))
idx++;
else
break;
}
for (int i = 0; i < sb->desc->zmap_blocks; i++) // 读取超级块
{
assert(i < ZMAP_NR);
if ((sb->zmaps[i] = bread(dev, idx)))
idx++;
else
break;
}
return sb;
}
static void mount_root() // 挂载根文件系统
{
LOGK("Mount root file system...\n");
device_t *device = device_find(DEV_IDE_PART, 0); // 假设主硬盘第一个分区是根文件系统
assert(device);
root = read_super(device->dev); // 读取文件系统超级块
}
void super_init()
{
for (size_t i = 0; i < SUPER_NR; i++)
{
super_block_t *sb = &super_table[i];
sb->dev = EOF;
sb->desc = NULL;
sb->buf = NULL;
sb->iroot = NULL;
sb->imount = NULL;
list_init(&sb->inode_list);
}
mount_root();
}
超级块表初始化时，所有块的dev都初始化为EOF。再查找空闲块是只要判断dev是EOF那就是空闲块。mount_root用来获取主硬盘的第一个分区作文根文件系统，
