一、ELF文件解析
ELF文件是 Executable and Linking Format 的缩写，可以分为三种类型：可执行文件、可重定位文件 .o、共享的目标文件(动态链接库) .so。 可执行文件的内容主要分成三个部分：
- text: 代码段，存储运行时的代码
- data: 数据端，内容不为 0 的数据，需要存储到可执行文件中；
- bss: bss 段，未初始化的数据，内容全部为 0，没有必要存储到文件中，只需要标记占用的大小；
ELF文件有两种视角，分别是链接视图和执行视图。链接视图是从编译器/链接器角度出发，方便将代码组织成可重定位文件或者可执行文件。执行视图，从加载器/运行时角度出发，方便将 ELF 文件加载到内存中执行之。其中包括：其中包括：ELF 文件头、 程序头表：程序加载器使用的内容、 若干段：.text .data .bss、 节头表：编译器/汇编器/链接器使用的内容。
1.1、操作系统执行ELF文件
首先我们需要在操作系统中，生成一个ELF文件，并编译后写入到磁盘，源码如下：
[bits 32]
section .text
global _start
_start:
; write(stdout, message , sizeof(message)) 这里调用write系统调用
mov eax, 4; write 4号系统调用
mov ebx, 1; stdout 第一个参数1，代表标准输出
mov ecx, message
mov edx, message.end - message - 1
int 0x80
; exit(0);
mov eax, 1; nr_exit
mov ebx, 0; code
int 0x80
section .data
message:
db "hello onix!!!", 10, 0
.end:
section .bss
buffer: resb 1024; 预留 1024 个字节的空间
如上所示，是一个在评估打印字符的功能实现。在makefile中将这段代码编译为并写入磁盘。接下来我们通过readelf读取下这个可执行文件，如下：
wfj@wfj:/opt/onix/build/builtin$ readelf -e hello.out
ELF 头：
Magic： 7f 45 4c 46 01 01 01 00 00 00 00 00 00 00 00 00
类别: ELF32
数据: 2 补码，小端序 (little endian)
Version: 1 (current)
OS/ABI: UNIX - System V
ABI 版本: 0
类型: EXEC (可执行文件)
系统架构: Intel 80386
版本: 0x1
入口点地址： 0x1001000
程序头起点： 52 (bytes into file)
Start of section headers: 8740 (bytes into file)
标志： 0x0
Size of this header: 52 (bytes)
Size of program headers: 32 (bytes)
Number of program headers: 3
Size of section headers: 40 (bytes)
Number of section headers: 11
Section header string table index: 10
节头：
[Nr] Name Type Addr Off Size ES Flg Lk Inf Al
[ 0] NULL 00000000 000000 000000 00 0 0 0
[ 1] .text PROGBITS 01001000 001000 000022 00 AX 0 0 16
[ 2] .data PROGBITS 01002000 002000 00000f 00 WA 0 0 4
[ 3] .bss NOBITS 01002010 00200f 000400 00 WA 0 0 4
[ 4] .debug_aranges PROGBITS 00000000 00200f 000020 00 0 0 1
[ 5] .debug_info PROGBITS 00000000 00202f 00005a 00 0 0 1
[ 6] .debug_abbrev PROGBITS 00000000 002089 00001d 00 0 0 1
[ 7] .debug_line PROGBITS 00000000 0020a6 000046 00 0 0 1
[ 8] .symtab SYMTAB 00000000 0020ec 000090 10 9 5 4
[ 9] .strtab STRTAB 00000000 00217c 000046 00 0 0 1
[10] .shstrtab STRTAB 00000000 0021c2 000061 00 0 0 1
Key to Flags:
W (write), A (alloc), X (execute), M (merge), S (strings), I (info),
L (link order), O (extra OS processing required), G (group), T (TLS),
C (compressed), x (unknown), o (OS specific), E (exclude),
D (mbind), p (processor specific)
程序头：
Type Offset VirtAddr PhysAddr FileSiz MemSiz Flg Align
LOAD 0x000000 0x01000000 0x01000000 0x00094 0x00094 R 0x1000
LOAD 0x001000 0x01001000 0x01001000 0x00022 0x00022 R E 0x1000
LOAD 0x002000 0x01002000 0x01002000 0x0000f 0x00410 RW 0x1000
Section to Segment mapping:
段节...
00
01 .text
02 .data .bss
ELF文件头标识了文件类型，系统架构、入口地址、程序头表偏移、节头表偏移、程序头数量、节数量等信息。节头标识的是链接视图、描述了编译器和调试器关心的逻辑组织，程序运行时不会直接用节头，只用于编译/链接/调试阶段。例如节头的 .bss 大小可以看到是1024字节（0x400）。程序头描述了内存中加载映射的结构，是操作系统加载 ELF 的关键。程序的加载基地址为 0x01000000；.text 段加载在 0x01001000；.data + .bss 段加载在 0x01002000；.bss 的文件中大小为 0（NOBITS），但内存中保留了空间。
这里我们在makefile指定了程序加载的地址为0x01001000，是因为我们的内存布局 0x01000000 是代码段开始的位置，但是第一页需要存放ELF文件头和节头。
1.2、读取ELF文件
在生成了可执行的ELF文件后，操作系统需要读取、加载并执行ELF文件，首先需要定义ELF文件头格式，如下：
typedef u32 Elf32_Word;
typedef u32 Elf32_Addr;
typedef u32 Elf32_Off;
typedef u16 Elf32_Half;
// ELF 文件标记
typedef struct ELFIdent
{
u8 ei_magic[4]; // 内容为 0x7F, E, L, F
u8 ei_class; // 文件种类 1-32位，2-64 位
u8 ei_data; // 标记大小端 1-小端，2-大端
u8 ei_version; // 与 e_version 一样，必须为 1
u8 ei_pad[16 - 7]; // 占满 16 个字节
} _packed ELFIdent;
// ELF 文件头
typedef struct Elf32_Ehdr
{
ELFIdent e_ident; // ELF 文件标记，文件最开始的 16 个字节
Elf32_Half e_type; // 文件类型，见 Etype
Elf32_Half e_machine; // 处理器架构类型，标记运行的 CPU，见 EMachine
Elf32_Word e_version; // 文件版本，见 EVersion
Elf32_Addr e_entry; // 程序入口地址
Elf32_Off e_phoff; // program header offset 程序头表在文件中的偏移量
Elf32_Off e_shoff; // section header offset 节头表在文件中的偏移量
Elf32_Word e_flags; // 处理器特殊标记
Elf32_Half e_ehsize; // ELF header size ELF 文件头大小
Elf32_Half e_phentsize; // program header entry size 程序头表入口大小
Elf32_Half e_phnum; // program header number 程序头数量
Elf32_Half e_shentsize; // section header entry size 节头表入口大小
Elf32_Half e_shnum; // section header number 节头表数量
Elf32_Half e_shstrndx; // 节字符串表在节头表中的索引
} Elf32_Ehdr;
// ELF 文件类型
enum Etype
{
ET_NONE = 0, // 无类型
ET_REL = 1, // 可重定位文件
ET_EXEC = 2, // 可执行文件
ET_DYN = 3, // 动态链接库
ET_CORE = 4, // core 文件，未说明，占位
ET_LOPROC = 0xff00, // 处理器相关低值
ET_HIPROC = 0xffff, // 处理器相关高值
};
// ELF 机器(CPU)类型
enum EMachine
{
EM_NONE = 0, // No machine
EM_M32 = 1, // AT&T WE 32100
EM_SPARC = 2, // SPARC
EM_386 = 3, // Intel 80386
EM_68K = 4, // Motorola 68000
EM_88K = 5, // Motorola 88000
EM_860 = 7, // Intel 80860
EM_MIPS = 8, // MIPS RS3000
};
// ELF 文件版本
enum EVersion
{
EV_NONE = 0, // 不可用版本
EV_CURRENT = 1, // 当前版本
};
定义完结构，就可以来读取ELF文件了。
int sys_execve(char *filename, char *argv[], char *envp[])
{
fd_t fd = open(filename, O_RDONLY, 0);
if (fd == EOF)
return EOF;
Elf32_Ehdr *ehdr = (Elf32_Ehdr *)alloc_kpage(1); // ELF 文件头
lseek(fd, 0, SEEK_SET);
read(fd, (char *)ehdr, sizeof(Elf32_Ehdr));
LOGK("ELF ident %s\n", ehdr->e_ident.ei_magic);
LOGK("ELF class %d\n", ehdr->e_ident.ei_class);
... // 一些打印。
Elf32_Phdr *phdr = (Elf32_Phdr *)alloc_kpage(1); // 段头
lseek(fd, ehdr->e_phoff, SEEK_SET);
read(fd, (char *)phdr, ehdr->e_phentsize * ehdr->e_phnum);
LOGK("ELF segment size mem %d\n", ehdr->e_phentsize * ehdr->e_phnum);
Elf32_Phdr *ptr = phdr;
char *content = (char *)alloc_kpage(1); // 内容
for (size_t i = 0; i < ehdr->e_phnum; i++)
{
memset(content, 0, PAGE_SIZE);
lseek(fd, ptr->p_offset, SEEK_SET);
read(fd, content, ptr->p_filesz);
LOGK("segment vaddr 0x%p paddr 0x%p\n", ptr->p_vaddr, ptr->p_paddr);
ptr++;
}
free_kpage((u32)ehdr, 1);
free_kpage((u32)phdr, 1);
free_kpage((u32)content, 1);
return 0;
}
我们通过一个系统调用 execve 来读取 ELF文件，execve系统调用的实现如上所示。我们这里进行了ELF文件的读取和解析，理论跳转到代码段即可执行程序，但是此时我们还处于内核态，最终执行代码是要切换回用户态的。
二、ELF符号解析
为了支持一些语言特性，比如 C++ 的异常机制，需要在运行时存储了一些调用帧信息，以便在发生异常是使用，这些信息通常存储在 eh_frame , eh_framehdr 节中。其中的信息与 .debug_frame 的信息类似，是 DWARF 6格式的信息。节头中还有符号表，如下为节头的结构：
typedef struct Elf32_Shdr
{
Elf32_Word sh_name; // 节名
Elf32_Word sh_type; // 节类型，见 SectionType
Elf32_Word sh_flags; // 节标记，见 SectionFlag
Elf32_Addr sh_addr; // 节地址
Elf32_Off sh_offset; // 节在文件中的偏移量
Elf32_Word sh_size; // 节大小
Elf32_Word sh_link; // 保存了头表索引链接，与节类型相关
Elf32_Word sh_info; // 额外信息，与节类型相关
Elf32_Word sh_addralign; // 地址对齐约束
Elf32_Word sh_entsize; // 子项入口大小
} Elf32_Shdr;
enum SectionType
{
SHT_NULL = 0, // 不可用
SHT_PROGBITS = 1, // 程序信息
SHT_SYMTAB = 2, // 符号表
SHT_STRTAB = 3, // 字符串表
SHT_RELA = 4, // 有附加重定位
SHT_HASH = 5, // 符号哈希表
SHT_DYNAMIC = 6, // 动态链接信息
SHT_NOTE = 7, // 标记文件信息
SHT_NOBITS = 8, // 该节文件中无内容
SHT_REL = 9, // 无附加重定位
SHT_SHLIB = 10, // 保留，用于非特定的语义
SHT_DYNSYM = 11, // 符号表
SHT_LOPROC = 0x70000000, // 以下与处理器相关
SHT_HIPROC = 0x7fffffff,
SHT_LOUSER = 0x80000000,
SHT_HIUSER = 0xffffffff,
};
enum SectionFlag
{
SHF_WRITE = 0x1, // 执行时可写
SHF_ALLOC = 0x2, // 执行时占用内存，有些节执行时可以不在内存中
SHF_EXECINSTR = 0x4, // 包含可执行的机器指令，节里有代码
SHF_MASKPROC = 0xf0000000, // 保留，与处理器相关
};
///// 符号表
typedef struct Elf32_Sym
{
Elf32_Word st_name; // 符号名称，在字符串表中的索引
Elf32_Addr st_value; // 符号值，与具体符号相关
Elf32_Word st_size; // 符号的大小
u8 st_info; // 指定符号类型和约束属性，见 SymbolBinding
u8 st_other; // 为 0，无意义
Elf32_Half st_shndx; // 符号对应的节表索引
} Elf32_Sym;
// 通过 info 获取约束
#define ELF32_ST_BIND(i) ((i) >> 4)
// 通过 info 获取类型
#define ELF32_ST_TYPE(i) ((i)&0xF)
// 通过 约束 b 和 类型 t 获取 info
#define ELF32_ST_INFO(b, t) (((b) << 4) + ((t)&0xf))
// 符号约束
enum SymbolBinding
{
STB_LOCAL = 0, // 外部不可见符号，优先级最高
STB_GLOBAL = 1, // 外部可见符号
STB_WEAK = 2, // 弱符号，外部可见，如果符号重定义，则优先级更低
STB_LOPROC = 13, // 处理器相关低位
STB_HIPROC = 15, // 处理器相关高位
};
// 符号类型
enum SymbolType
{
STT_NOTYPE = 0, // 未定义
STT_OBJECT = 1, // 数据对象，比如 变量，数组等
STT_FUNC = 2, // 函数或可执行代码
STT_SECTION = 3, // 节，用于重定位
STT_FILE = 4, // 文件，节索引为 SHN_ABS，约束为 STB_LOCAL，
// 而且优先级高于其他 STB_LOCAL 符号
STT_LOPROC = 13, // 处理器相关
STT_HIPROC = 15, // 处理器相关
};
这里在execve的系统调用了也读取一下节头并进行打印操作。
三、程序的加载与执行

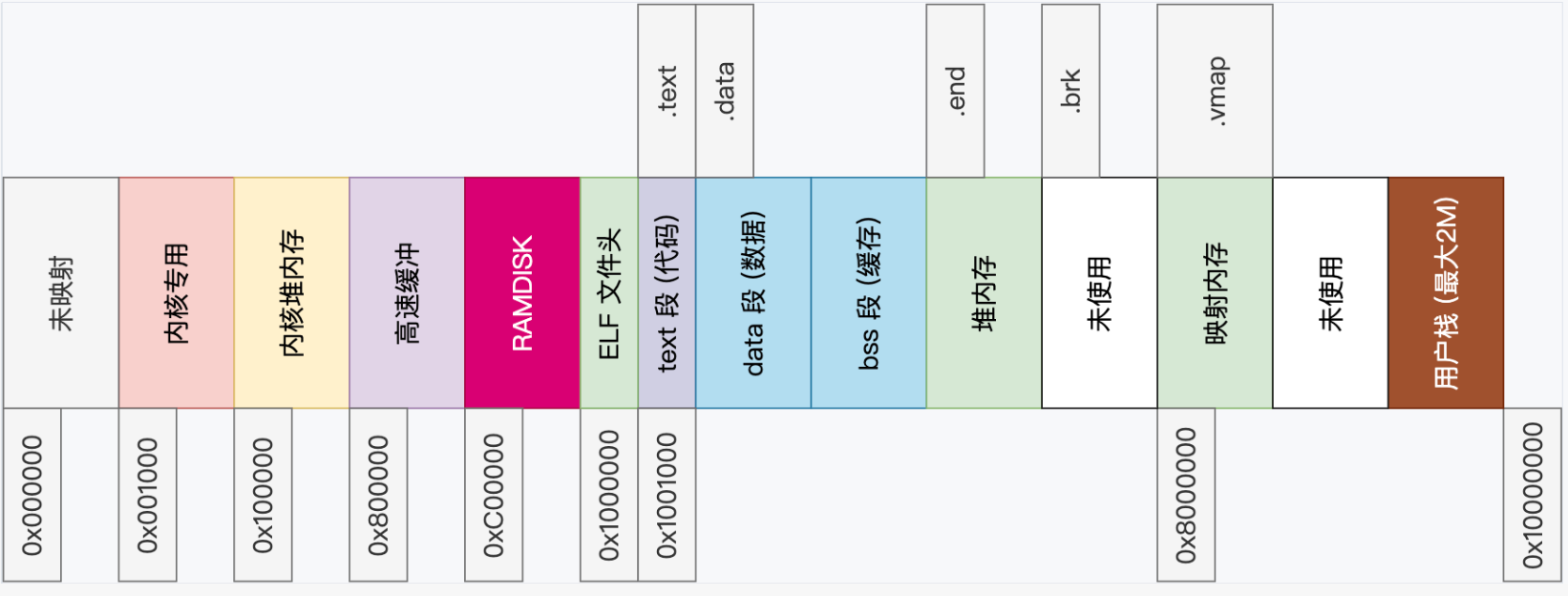

完成了ELF文件的解析，就可以将用户程序加载到用户内存并执行。当前内存布局如下：
因此用户程序的ELF头加载到0x1000000的位置，我们看代码实现，首先在shell中内建exec命令，用来执行ELF文件。
void builtin_exec(int argc, char *argv[])
{
if (argc < 2)
{
return;
}
int status;
pid_t pid = fork(); // fork 一个子进程来执行用户程序
if (pid)
{
pid_t child = waitpid(pid, &status); // 父进程waitd等待子进程的执行
printf("wait pid %d status %d %d\n", child, status, time());
}
else
{
int i = execve(argv[1], NULL, NULL); // execve 除非文件不合法，否则不会返回
exit(i);
}
}
如上索索，当我们的在操作系统shell中执行 exec /hello.out 时。会获取到执行的文件，下发给 execve 系统调用来执行ELF文件。
int sys_execve(char *filename, char *argv[], char *envp[])
{
inode_t *inode = namei(filename); // 获取ELF文件的inode
int ret = EOF;
if (!inode) // 判断inode是否有效
goto rollback;
if (!ISFILE(inode->desc->mode)) //判断inode是否是普通文件
goto rollback;
if (!permission(inode, P_EXEC)) // 判断文件是否有执行权限
goto rollback;
task_t *task = running_task(); // 获取正在运行的进程
strncpy(task->name, filename, TASK_NAME_LEN); // 拷贝文件名给进程名
task->end = USER_EXEC_ADDR; // 首先释放原程序的堆内存， 也就是父进程的堆内存，因为子进程这里是从父进程fork来的。
sys_brk(USER_EXEC_ADDR);
u32 entry = load_elf(inode); // 加载程序， 加载到用户内存。
if (entry == EOF)
goto rollback;
sys_brk((u32)task->end); // 设置堆内存地址
iput(task->iexec);
task->iexec = inode;
intr_frame_t *iframe = (intr_frame_t *)((u32)task + PAGE_SIZE - sizeof(intr_frame_t));
iframe->eip = entry;
iframe->esp = (u32)USER_STACK_TOP;
// ROP 技术，直接从中断返回 通过 eip 跳转到 entry 执行
asm volatile(
"movl %0, %%esp\n"
"jmp interrupt_exit\n" ::"m"(iframe));
rollback:
iput(inode);
return ret;
}
可以看到在 sys_execve 通过函数 load_elf 加载程序， load_elf中会对第一页做映射，并读取文件头和程序端头表。ELF文件加载到内存之后，通过ROP技术跳转到ELF文件的代码段去执行。执行完后用户代码调用了exit()系统调用进行进程退出，主动释放相关资源，并交出CPU执行权。
最后说明一下。内存布局，ELF、.data、.txt、.bss、堆内存、用户映射内存、 用户态栈。这几个都属于用户态内存，每个用户进程都是独立的，在使用时进行映射。堆内存使用brk系统调用申请， 用户映射内存使用mmap系统调用申请。都是用户态可以申请进行使用的。实际上，glibc 的 malloc 同时使用两者：小内存（通常 <128KB） → 用 brk() 从堆分配；大内存（>128KB） → 用 mmap() 分配匿名映射。这里我们就可以对应C语言的内存模型了。局部变量位于栈，函数调用通过栈进行变量传递。
